Внутренняя организация OS/2 Warp

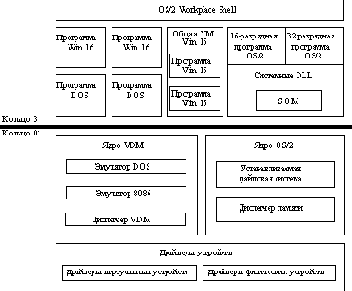

На рисунке 9.1 показана структура операционной системы OS/2 Warp 3.0. В OS/2 имеется несколько видов виртуальных машин для прикладных программ. Собственные 32- и 16-разрядные программы OS/2 выполняются на отдельных виртуальных машинах в режиме вытесняющей многозадачности и могут общаться между собой с помощью средств DDE OS/2. Прикладные программы DOS и Win16 могут запускаться на отдельных виртуальных машинах в многозадачном режиме. При этом они поддерживают полноценные связи DDE и OLE 2.0 друг с другом и связи DDE с 32-х разрядными программами OS/2. Кроме того, можно запустить несколько программ Win16 на общей виртуальной машине Win16, где они работают в режиме невытесняющей многозадачности. Разнообразные сервисные функции API OS/2, в том числе SOM (модель системных объектов), обеспечиваются с помощью системных динамических библиотек DLL, к которым можно обращаться без требующих затрат времени переходов между кольцами защиты. Ядро OS/2 предоставляет многие базовые сервисные функции API, обеспечивает поддержку файловой системы, управление памятью, и имеет диспетчер аппаратных прерываний. В ядре виртуальных DOS-машин (VDM-ядре) осуществляется эмуляция DOS и процессора 8086, а также управление VDM. Драйверы виртуальных устройств обеспечивают уровень аппаратной абстракции. Драйверы физических устройств напрямую взаимодействуют с аппаратурой.

Рис. 9.1. Структура OS/2

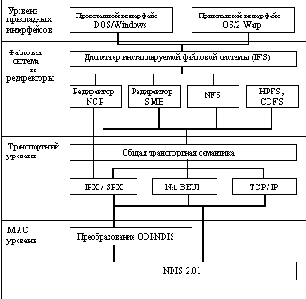

На рисунке 9.2 изображены сетевые средства OS/2 Warp Connect. Они делятся на четыре уровня. Прикладной уровень включает программные интерфейсы приложений операционной системы. Компоненты на уровне файловой системы отвечают за выполнение файловых операций. Транспортный уровень реализует коммуникационные протоколы. Имеется компонента Общая транспортная семантика (Common Transport Semantic), которая позволяет использовать любую файловую систему (а точнее ее редиректор) в сочетании с любым протоколом транспортного уровня.

Рис. 9.2. Структура сетевых средств OS/2 Warp Connect

Программное обеспечение MAC-уровня включает драйверы сетевых адаптеров и диспетчерский слой в стандарте NDIS 2.01, который позволяет различным сетевым протоколам работать через один адаптерам, и различным адаптерам связываться через общий протокол. Существует модуль преобразования ODI-NDIS, который позволяет использовать модули транспортных протоколов, реализованные в расчете на работу с диспетчерским слоем ODI компании Novell.

Диспетчер инсталлируемой файловой системы (IFS) теоретически позволяет любой прикладной программе работать с любой файловой системой.
