Файловая система AFS


AFS была разработана в университете Карнеги-Меллона и названа в честь спонсоров-основателей университета Andrew Carnegie и Andrew Mellon. Эта система, созданная для студентов университета, не является прозрачной системой, в которой все ресурсы динамически назначаются всем пользователям при возникновении потребностей. Несмотря на это, файловая система была спроектирована так, чтобы обеспечить прозрачность доступа каждому пользователю, независимо от того, какой рабочей станцией он пользуется.

Особенностью этой файловой системы является возможность работы с большим (до 10 000) числом рабочих станций.

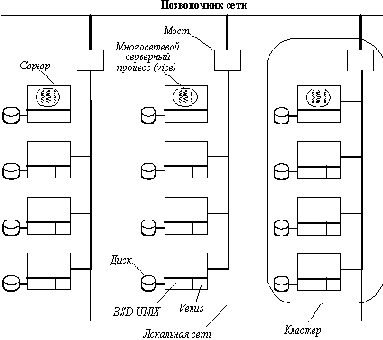

Рис. 4.5. Конфигурация системы, используемая AFS в университете Карнеги-Меллона

Конфигурация системы показана на рисунке 4.5. Она состоит из кластеров, каждый из которых включает файловый сервер и несколько десятков рабочих станций. Идея состоит в том, чтобы распределить большую часть трафика в пределах отдельных кластеров и тем самым уменьшить загрузку позвоночника сети.

Так как студенты могли входить в систему и в университете, и в общежитии, то иногда они оказывались далеко от сервера, который содержал их файлы. Несмотря на это, пользователь должен иметь возможность работать на произвольно выбранной рабочей станции, как на своем персональном компьютере.

Физически нет разницы между машиной клиента и сервера, и все они выполняют одну и ту же ОС BSD UNIX с его большим монолитным ядром. Однако над ядром выполняются совершенно различные программы серверов и клиентов. На клиент-машинах выполняются менеджеры окон, редакторы и другое стандартное программное обеспечение системы UNIX. Каждый клиент имеет также часть кода - venus, которая управляет интерфейсом между клиентом и серверной частью системы, называемой vice. Вначале venus выполнялся в пользовательском режиме, но позже он был перемещен в ядро для повышения производительности. Venus работает также в качестве менеджера кэша. В дальнейшем мы будем называть venus просто клиентом, а vice - сервером.

Пространство имен, видимое пользовательскими программами, выглядит как традиционное дерево в ОС UNIX с добавленным к нему каталогом /cmu (рисунок 4.5).
Содержимое каталога /cmu поддерживается AFS посредством vice-серверов и идентично на всех рабочих станциях. Другие каталоги и файлы исключительно локальны и не разделяются. Возможности разделяемой файловой системы предоставляются путем монтирования к каталогу /cmu. Файл, который UNIX ожидает найти в верхней части файловой системы, может быть перемещен символьной связью из разделяемой файловой системы (например, /bin/sh может быть символьно связан с /cmu/bin/sh).

В основе AFS лежит стремление делать для каждого пользователя как можно больше на его рабочей станции и как можно меньше взаимодействовать с остальной системой. При открытии удаленного файла весь файл (или его значительная часть, если он очень большой) загружается на диск рабочей станции и кэшируется там, причем процесс, который сделал вызов OPEN, даже не знает об этом. По этой причине каждая рабочая станция имеет диск.

После загрузки файла на локальный диск он помещается в локальный каталог /cash, так что он выглядит для ОС как нормальный файл. Дескриптор файла, возвращаемый системным вызовом OPEN, соответствует именно этому файлу, так что вызовы READ и WRITE работают обычным путем, без участия клиента и сервера. Другими словами, хотя системный вызов OPEN значительно изменен, реализация READ и WRITE не изменилась.

Безопасность - это главный вопрос в системе с 10 000 пользователей. Так как пользователи вольны перегружать свои рабочие станции, когда захотят и могут выполнять на них модифицированные версии ОС, то главный принцип сервера - не доверять клиентским рабочим станциям. Все сообщения между рабочими станциями шифруются на уровне аппаратуры.

Защита выполнена несколько необычным путем. Каталоги защищаются списками прав доступа (ACL), но файлы имеют обычные биты RWX UNIX'а. Разработчики системы предпочитают механизм ACL, но так как многие UNIX-программы работают с битами RWX, то они оставлены для совместимости. Списки прав доступа могут содержать и отсутствие прав, так что можно, например, потребовать, чтобы доступ к файлу был разрешен для всех, кроме одного конкретного человека.



Диски рабочих станций используются только для временных файлов, кэширования удаленных файлов и хранения страниц виртуальной памяти, но не для постоянной информации. Это существенно упрощает управление системой, в этом случае нужно управлять и архивировать только файлы серверов, а рабочие станции не требуют никаких забот. Концептуально они могут начинать каждый рабочий день с чистого листа.



AFS сконструирована для расширения до масштабов национальной файловой системы. Система, показанная на рисунке, на самом деле представляет собой отдельную ячейку (cell). Каждая ячейка - это административная единица, такая как отдел или компания. Ячейки могут быть соединены друг с другом с помощью монтирования, так что дерево разделяемых файлов может покрывать многие города.

В дополнение к концепциям файла, каталога и ячейки AFS поддерживает еще одно важное понятие - том. Том - это собрание каталогов, которые управляются вместе. Обычно все файлы какого-либо пользователя составляют том. Таким образом поддерево, входящее в /usr/john, может быть одним томом, поддерево, входящее в /usr/mary, может быть другим томом. Фактически, каждая ячейка представляет собой ничто иное, как набор томов, соединенных вместе некоторым, подходящим с точки зрения монтирования, образом. Большинство томов содержат пользовательские файлы, некоторые другие используются для двоичных выполняемых файлов и другой системной информации. Тома могут иметь признак "только для чтения".

Семантика, предлагаемая AFS, близка к сессионной семантике. Когда файл открывается, он берется у подходящего сервера и помещается в каталог /cash на локальном диске на рабочей станции. Все операции чтения-записи работают с кэшированной копией. При закрытии файла он выгружается назад на сервер. Следствием этой модели является то, что когда процесс открывает уже открытый файл, то версия, которую он видит, зависит от того, где находится процесс. Процесс на той же рабочей станции видит копию в каталоге /cash, при этом выполняется вся семантика UNIX.



В то же время процесс на другой рабочей станции продолжает видеть исходную версию файла на сервере. Только после того, как файл будет закрыт и отослан обратно на сервер, последующая операция открытия увидит новую версию. После того, как файл закрывается, он остается в кэше, на случай, если он скоро будет снова открыт. Как мы видели ранее, повторное открытие файла, который находится в кэше, порождает проблему: "Как клиент узнает, последняя ли это версия файла?" В первой версии AFS эта проблема решалась прямым запросом клиента к серверу. К сожалению эти запросы создавали большой трафик и впоследствии алгоритм был изменен. В новом алгоритме, когда клиент загружает файл в свой кэш, то он сообщает серверу, что его интересуют все операции открытия этого файла процессами на других рабочих станциях. В этом случае сервер создает таблицу, отмечающую местонахождение этого кэшированного файла. Если другой процесс где-либо в системе открывает этот файл, то сервер посылает сообщение клиенту, чтобы тот отметил этот вход кэша как недействительный. Если этот файл в настоящее время используется, то использующие его процессы могут продолжать делать это. Однако, если другой процесс пытается открыть его заново, то клиент должен свериться с сервером, действителен ли все еще этот вход в кэше, а если нет, то получить новую копию. Если рабочая станция терпит крах, а затем перезагружается, то все файлы в кэше отмечаются как недействительные.

Блокировка файла поддерживается с помощью системного вызова UNIX FLOCK. Если блокировка не снимается в течение 30 минут, то она снимается по тайм-ауту. Тома, предназначенные только для чтения, такие как системные двоичные файлы, реплицируются, а пользовательские файлы - нет.

Хотя прикладные программы видят традиционное пространство имен UNIX, внутренняя организация сервера и клиента использует совершенно другую схему имен. Они используют двухуровневую схему именования, при которой каталог содержит структуры, называемые fids (file identifiers), вместо традиционных номеров i-узлов.



Fid состоит из трех 32- х битных полей. Первое поле - это номер тома, который однозначно определяет отдельный том в системе. Это поле говорит, на каком томе находится файл. Второе поле называется vnode, это индекс в системных таблицах определенного тома. Оно определяет конкретный файл в данном томе. Третье поле - это уникальный номер, который используется для обеспечения повторного использования vnode. Если файл удаляется, то его vnode может быть повторно использован, но с другим значением уникального номера, для того, чтобы обнаружить и отвергнуть все старые fids.

Протокол между сервером и клиентом использует fid для идентификации файла. Когда fid поступает в сервер, по значению номера тома производится поиск в базе данных, управляемой всеми серверами, чтобы обнаружить нужный сервер. Тома могут перемещаться между серверами, но не части томов, так что эта база данных требует периодического обновления, но перемещения томов случается редко, так что трафик обновления невелик. Перемещение тома является неделимым - сначала на сервере назначения делается копия тома, а затем удаляется оригинал. Этот механизм также используется для репликации томов только для чтения за исключением того, что исходный том не удаляется после его копирования. Этот же алгоритм используется для резервного копирования. Когда делается копия, то она помещается в файловую систему как том только для чтения. В течение последующих 24 часов процесс скопирует этот том на ленту. Дополнительное преимущество этого метода - пользователь, который случайно удалил файл, все еще имеет доступ ко вчерашней копии.

Теперь рассмотрим общий механизм доступа к файлам в AFS. Когда приложение выполняет системный вызов OPEN, то он перехватывается оболочкой клиента, которая первым делом проверяет, не начинается ли имя файла с /cmu. Если нет, то файл локальный, и обрабатывается обычным способом. Если да, то файл разделяемый. Производится грамматический разбор имени, покомпонентно находится fid. По fid проверяется кэш, и здесь имеется три возможности:



  • Файл находится в кэше, и он достоверен.

  • Файл находится в кэше, и он не достоверен.

  • Файл не находится в кэше.

    В первом случае используется кэшированный файл. Во втором случае клиент запрашивает сервер, изменялся ли файл после его загрузки. Файл может быть недостоверным, если рабочая станция недавно перезагружалась или же некоторый другой процесс открыл файл для записи, но это не означает, что файл уже модифицирован, и его новая копия записана на сервер. Если файл не изменялся, то используется кэшированный файл. Если он изменялся, то используется новая копия. В третьем случае файл также просто загружается с сервера. Во всех трех случаях конечным результатом будет то, что копия файла будет на локальном диске в каталоге /cash, отмеченная как достоверная.

    Вызовы приложения READ и WRITE не перехватываются оболочкой клиента, они обрабатываются обычным способом. Вызовы CLOSE перехватываются оболочкой клиента, которая проверяет, был ли модифицирован файл, и, если да, то переписывает его на сервер, который управляет данным томом.

    Помимо кэширования файлов, оболочка клиента также управляет кэшем, который отображает имена файлов в идентификаторы файлов fid. Это ускоряет проверку, находится ли имя в кэше. Проблема возникает, когда файл был удален и заменен другим файлом. Однако этот новый файл будет иметь другое значение поля "уникальный номер", так что fid будет выявлен как недостоверный. При этом клиент удалит вход (pass, fid) и начнет грамматический разбор имени с самого начала. Если дисковый кэш переполняется, то клиент удаляет файлы в соответствии с алгоритмом LRU.

    Vice работает на каждом сервере как отдельная многонитевая программа. Каждая нить обрабатывает один запрос. Протокол между сервером и клиентом использует RPC и построен непосредственно на API. В нем есть команды для перемещения файлов в обоих направлениях, блокирования файлов, управления каталогами и некоторые другие. Vice хранит свои таблицы в виртуальной памяти, так что они могут быть произвольной величины.

    Так как клиент идентифицирует файлы по их идентификаторам fid, то у сервера возникает следующая проблема: как обеспечить доступ к UNIX-файлу, зная его vnode, но не зная его полное имя. Для решения этой проблемы в AFS в UNIX добавлен новый системный вызов, позволяющий обеспечить доступ к файлам по их индексам vnode.

    Реализация DFS на базе AFS дает прекрасный пример того, как работают вместе различные компоненты DCE. DFS работает на каждом узле сети совместно со службой каталогов DCE, обеспечивая единое пространство имен для всех файлов, хранящихся в DFS. DFS использует списки ACL системы безопасности DCE для управления доступом к отдельным файлам. Потоковые функции RPC позволяют DFS передавать через глобальные сети большие объемы данных за одну операцию.
