Драйвер - это совокупность программ (секций), предназначенная для управления передачей данных между внешним устройством и оперативной памятью.
Связь ядра системы с драйверами (рисунок 5.15) обеспечивается с помощью двух системных таблиц:
Для связи используется следующая информация из индексных дескрипторов специальных файлов:
Класс устройства определяет выбор таблицы bdevsw или cdevsw. Эти таблицы содержат адреса программных секций драйверов, причем одна строка таблицы соответствует одному драйверу. Тип устройства определяет выбор драйвера. Типы устройств пронумерованы, т.е. тип определяет номер строки выбранной таблицы. Номер устройства передается драйверу в качестве параметра, так как в ОС UNIX драйверы спроектированы в расчете на обслуживание нескольких устройств одного типа.
Такая организация логической связи между ядром и драйверами позволяет легко настраивать систему на новую конфигурацию внешних устройств путем модификации таблиц bdevsw и cdevsw.
Драйвер байт-ориентированного устройства в общем случае состоит из секции открытия, чтения и записи файлов, а также секции управления режимом работы устройства. В зависимости от типа устройства некоторые секции могут отсутствовать. Это определенным образом отражено в таблице cdevsw. Секции записи и чтения обычно используются совместно с модулями обработки прерываний ввода-вывода от соответствующих устройств.
Рис. 5.16. Взаимодействие секции записи драйвера с модулем обработки прерывания

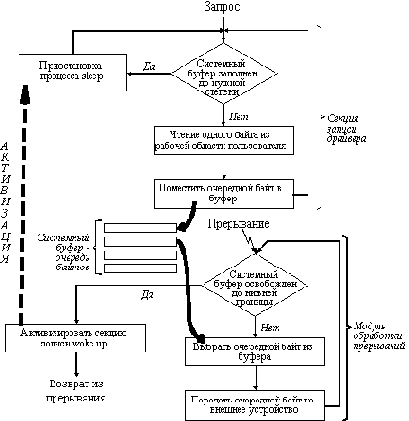

На рисунке 5.16 показано взаимодействие секции записи драйвера байт-ориентированного устройства с модулем обработки прерываний. Секция записи осуществляет передачу байтов из рабочей области программы, выдавшей запрос на обмен, в системный буфер, организованный в виде очереди байтов.
Передача байтов идет до тех пор, пока системный буфер не заполнится до некоторого, заранее определенного в драйвере, уровня. В результате секция записи драйвера приостанавливается, выполнив системную функцию sleep (аналог функций типа wait). Модуль обработки прерываний работает асинхронно секции записи. Он вызывается в моменты времени, определяемые готовностью устройства принять следующий байт. Если при очередном прерывании оказывается, что очередь байтов уменьшилась до определенной нижней границы, то модуль обработки прерываний активизирует секцию записи драйвера путем обращения к системной функции wakeup.
Аналогично организована работа при чтении данных с устройства.
Драйвер блок-ориентированного устройства состоит в общем случае из секций открытия и закрытия файлов, а также секции стратегии. Кроме адресов этих секций, в таблице bdevsw указаны адреса так называемых таблиц устройств (rktab). Эти таблицы содержат информацию о состоянии устройства - занято или свободно, указатели на буфера, для которых активизированы операции обмена с данным устройством, а также указатели на цепочку буферов, в которых находятся блоки данных, предназначенные для обмена с данным устройством.
Рис 5.17. Структурная схема драйвера диска типа RK

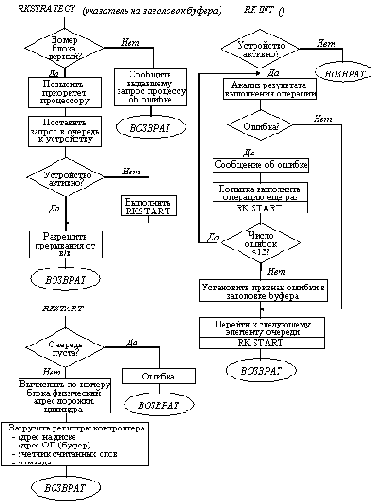

На рисунке 5.17 приведена упрощенная схема драйвера жесткого диска. Секция стратегии - rkstrategy - выполняет постановку запроса на ввод-вывод в очередь к устройству путем присоединения указанного буфера к цепочке буферов, уже предназначенных для обмена с данным устройством. В случае необходимости секция стратегии запускает устройство (программа rkstart) для выполнения чтения или записи блока с устройства. Вся информация о требуемой операции может быть получена из заголовка буфера, указатель на который передается секции стратегии в качестве аргумента.
После запуска устройства управление возвращается процессу, выдавшему запрос к драйверу.
Об окончании ввода-вывода каждого блока устройство оповещает операционную систему сигналом прерывания.Первое слово вектора прерываний данного устройства содержит адрес секции драйвера - модуля обработки прерываний rkintr. Модуль обработки прерываний проводит анализ правильности выполнения ввода-вывода. Если зафиксирована ошибка, то несколько раз повторяется запуск этой же операции, после чего драйвер переходит к вводу-выводу следующего блока данных из очереди к устройству.
